Продукт Эпокс
ФПДШ «Муравей»
Фиброполимербетонный деформационный шов серии «Муравей» для мостовых сооружений.
Стойкость к коррозии
Плавный проезд
Требования к основанию
Ремонтопригодность
Сопровождение монтажа
О продукте
Деформационный шов для мостовых сооружений из фиброполимербетона с резиновым компенсатором серии «Муравей»
Решение для устройства деформационных швов мостовых сооружений с перемещениями до ±30 мм.
Деформационный шов с резиновым компенсатором без металлического окаймления, с анкеровкой по типу гидрошпонки.

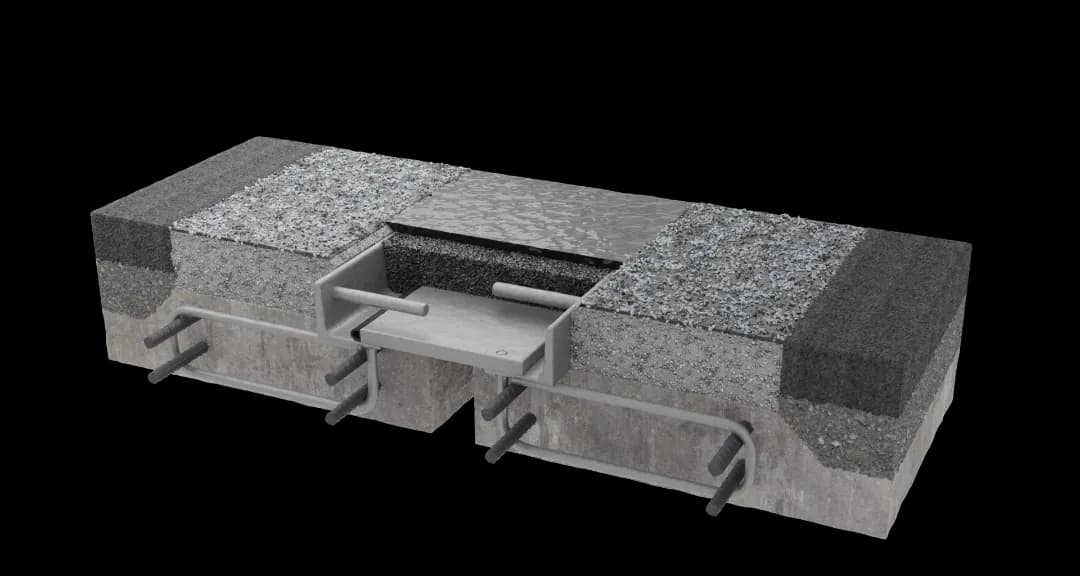

Конструкция
Компенсатор и переходная зона работают как единый узел
Для надёжной фиксации компенсатора применяется материал переходной зоны — фиброполимербетон Пришов®-М.
Основание
Бетонное основание конструкции.
Армирование
Арматурный каркас узла.
Пришов®-М
Полимербетонная зона сопряжения.
ФПДШ «Муравей»
Основной элемент деформационного шва.
Гидроизоляция
Гидроизоляционный слой конструкции.
Слой основания
Слой основания дорожной одежды.
Асфальтобетон
Финишный слой дорожного покрытия.
Собранный узел
Полная конструкция деформационного шва.
Технология монтажа
Основные этапы устройства шва
Полная официальная технология содержится в технической документации. На странице показана компактная последовательность работ.
Подготовка конструкции
Подготовка основания, гидроизоляции и ниши деформационного шва.
Контроль основания
Очистка основания, проверка влажности не выше 5% и прочности не ниже B30.
Контроль условий
Температура окружающей среды при работах от +5 до +30°C; предпочтительная температура Пришов®-М от +15 до +25°C.
Установка компенсатора
Резиновый компенсатор устанавливается на 5 мм ниже уровня покрытия.
Герметизация
Выполняется герметизация и контроль подготовленного узла.
Устройство переходной зоны
Переходная зона выполняется послойно с последующим демонтажом направляющих.
01Основание
Применение
Области применения
Только направления, подтверждённые продуктовыми материалами Эпокс.

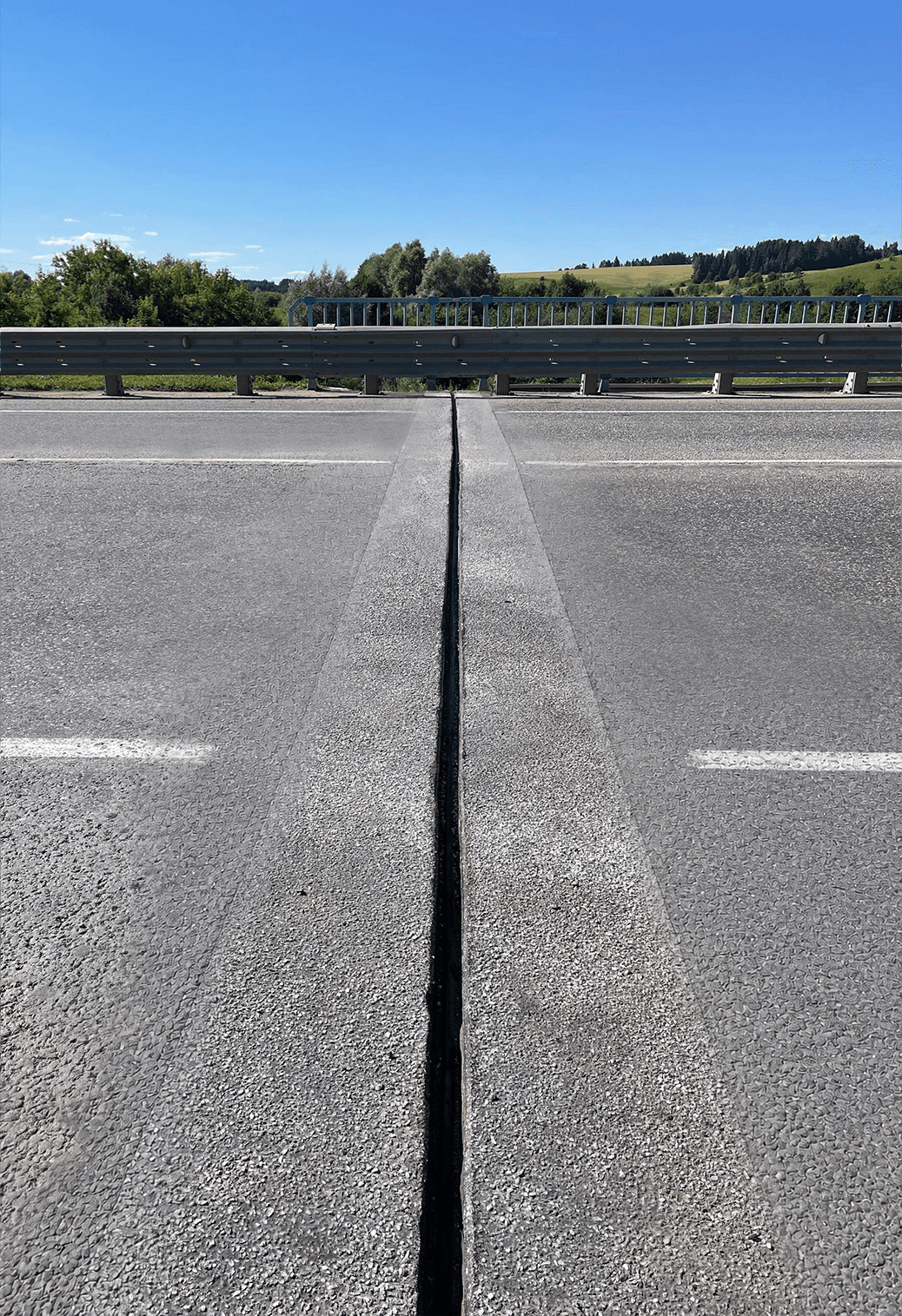

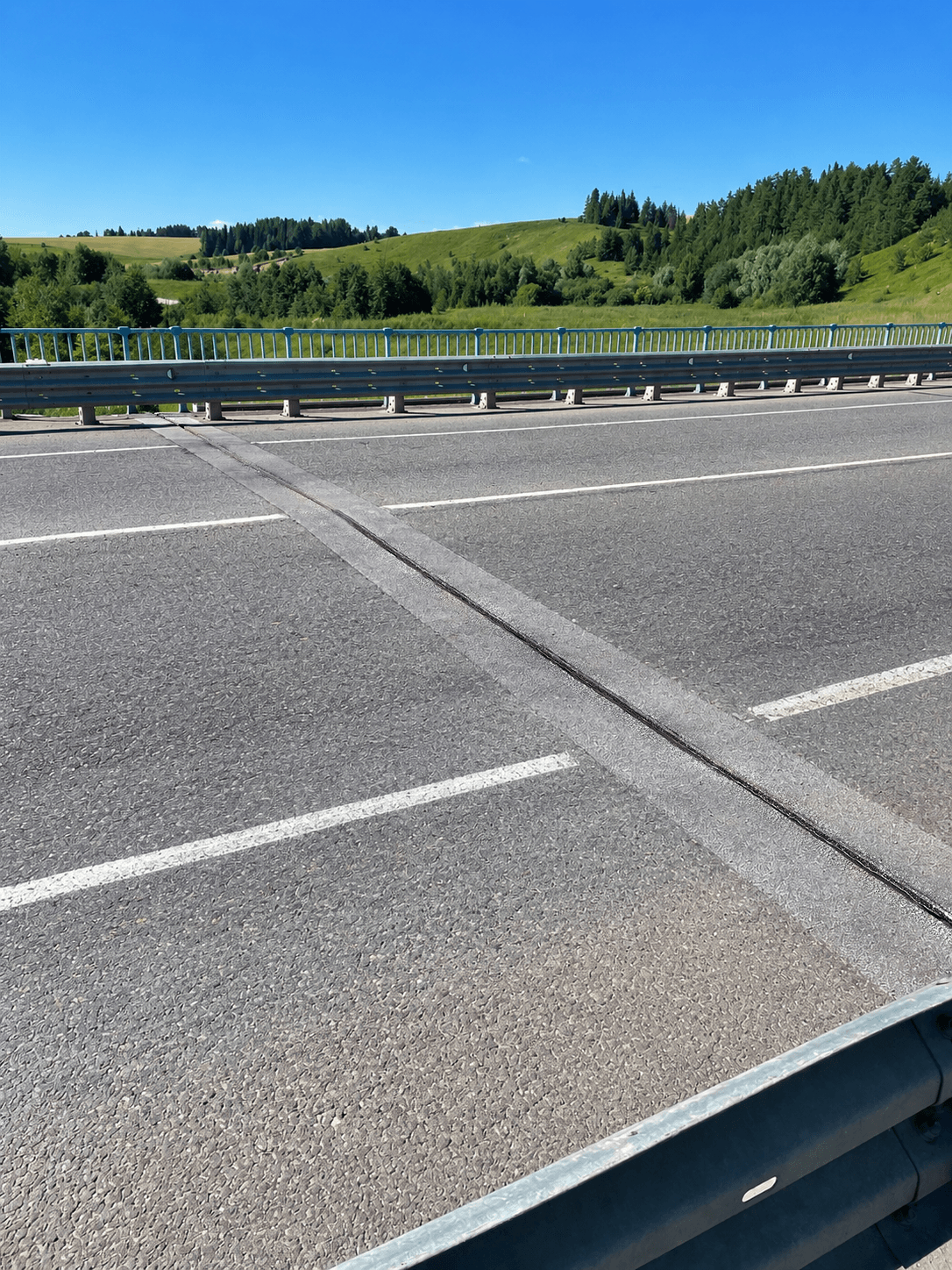

Мостовые сооружения
Устройство деформационных швов в составе мостового сооружения.
Деформационные швы
Конструктивные узлы с перемещениями до ±30 мм.
Переходная зона
Переходная зона выполняется с применением фиброполимербетона Пришов®-М.
Технические данные
Характеристики
- Производитель
- ООО «Эпокс»
- Перемещения
- ±30мм
- Материал компенсатора
- EPDMрезина
- Материал переходной зоны
- Фиброармированный полимербетон
- Требуемый класс бетона основания
- B30W8F300
- Монтаж шва длиной 13 м
- 2суток
- Страна-производитель
- Россия
Подробные данные
Технические показатели материалов узла
Раскрываемые таблицы содержат значения и нормативные ссылки из технического материала по ФПДШ серии «Муравей».
Материал компенсатора: EPDM
- Твёрдость по Шор А
- 70 ± 5ГОСТ 263
- Условная прочность при растяжении
- не менее 7,5МПаГОСТ 270
- Относительное удлинение при разрыве
- не менее 200%ГОСТ 270
- Остаточная деформация при статическом сжатии 20%, 24 часа при 100°C
- не более 50%ГОСТ 9.029, метод Б
- Температурный предел хрупкости
- не выше −50°CГОСТ 7912
- Стойкость к термосветоозонному старению
- трещины не допускаютсяГОСТ 9.026
- Сопротивление раздиру
- не менее 20кгс/смГОСТ 262
- Изменение твёрдости после воздействия 10% раствора NaCl
- не более 3ГОСТ 9.030, метод В
- Водопоглощение
- не более 1%ГОСТ 9.030, метод А
- Рабочий диапазон температур
- от −50 до +80°C
Характеристики материала переходной зоны
- Прочность на сжатие при +20°C
- не менее 50МПаГОСТ 10180-2012
- Прочность на сжатие при −50°C
- не менее 90МПаГОСТ 10180-2012
- Прочность на сжатие при +50°C
- не менее 30МПаГОСТ 10180-2012
- Прочность на растяжение при изгибе при +20°C
- не менее 10МПаГОСТ 10180-2012
- Прочность на растяжение при изгибе при −50°C
- не менее 10МПаГОСТ 10180-2012
- Прочность на растяжение при изгибе при +50°C
- не менее 8МПаГОСТ 10180-2012
- Истираемость PRALL
- класс 1ГОСТ Р 58406.5-2020
- Средняя глубина колеи
- 0,27ммГОСТ Р 58406.3-2020
- Водонасыщение
- 0,4%ГОСТ 12801-98
- Морозостойкость
- F2500ГОСТ 10060-2012
- Сопротивление скольжению во влажных условиях
- 0,6ед.ГОСТ 32018-2012, при устройстве шероховатого слоя
- Адгезия к бетону
- не менее 2МПаГОСТ 28574-2014
- Адгезия к стали
- не менее 3,5МПаГОСТ 28574-2014
- Адгезия к асфальтобетону
- не менее 1,5МПаГОСТ 28574-2014
- Водонепроницаемость
- W20ГОСТ 12730.5-2018
- Начальное значение динамического модуля упругости при 20°C
- 7500МПаГОСТ Р 58401.21-2019
- Расход
- 2,1кг/л
Файлы
Документация
Публичные материалы по ФПДШ серии «Муравей».
Техническое описание · RU
Техническое описание ФПДШ серии «Муравей»
